化工厂危险区域照明方案设计：LED防爆灯与LED隧道灯的合理搭配

化工生产环境中，爆炸性气体混合物与可燃性粉尘的长期存在，让照明系统的选型远不止"能亮就行"这么简单。一个典型的石化装置区，往往同时存在Zone 1、Zone 2甚至Zone 21、Zone 22等不同危险等级区域，而管廊、隧道、装置框架等不同空间对照度、配光角度和防护等级的要求也截然不同。如何在这些复杂场景中合理搭配LED防爆灯与LED隧道灯，正在成为化工企业电气设计中的一个关键课题。

为什么不能"一种灯打天下"？

很多化工厂在照明改造时容易陷入一个误区：全部选用同一型号的防爆灯具，试图用统一方案覆盖所有区域。实际运行中这种做法往往导致两类问题——在管廊和隧道等狭长空间中，常规防爆灯的配光曲线不对称，照度均匀度难以达到GB 50034的要求；而在装置框架的高危区域，如果为了追求照明效果选用大功率LED投光灯，又可能因表面温度过高而影响防爆性能。

核心原因在于：防爆灯具的设计重心是隔爆外壳与温度控制，而隧道灯的设计重心是长距离均匀配光。两者的光学系统、散热路径、安装方式都有本质差异。

两类灯具的技术边界与互补逻辑

LED防爆灯的核心指标在于防爆等级（Ex d IIC T6或Ex tD A21 IP66）和表面最高温度。以目前主流产品为例，100W的隔爆型LED防爆灯，在40℃环境温度下壳体表面温度通常控制在65℃以下，满足T6温度组别要求。但其配光角度多为120°对称配光，在3米安装高度下，有效照射半径约为4-5米，适合装置区、泵房、罐区等开阔或半开阔区域。

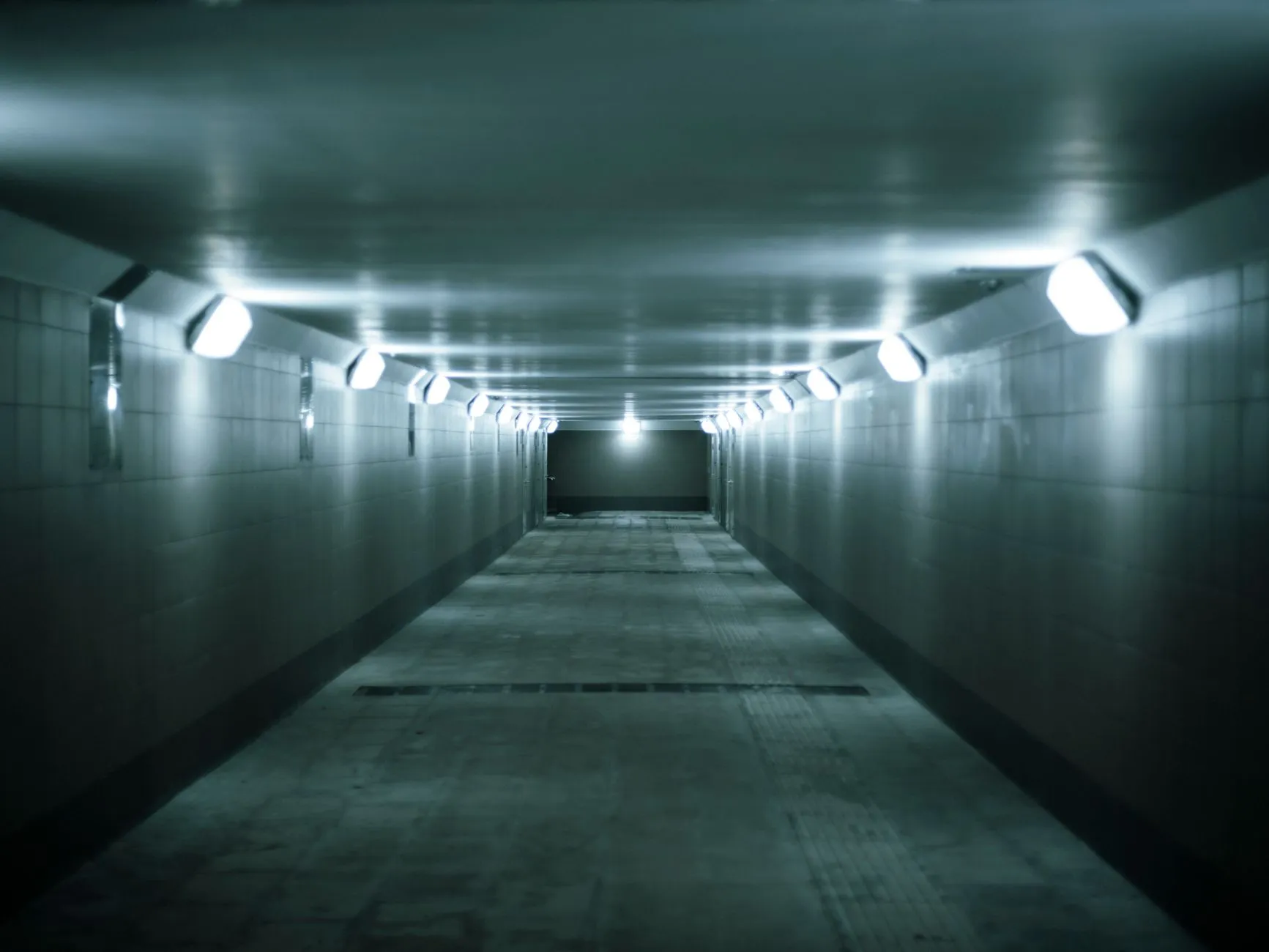

LED隧道灯则采用非对称配光设计，典型角度为30°×70°或60°×120°，光束沿通道方向投射距离可达15-20米。在管廊、地下通道、输送带通廊等场景中，间距8-10米安装即可实现路面照度≥30lx、均匀度≥0.4的效果。需要注意的是，隧道灯本身并不具备防爆资质，只能用于非防爆区域或作为防爆区域外围的补充照明。

• LED工矿灯：适用于高大厂房（8-15米层高），配光角度60°-90°，常与防爆灯配合用于非防爆车间
• LED路灯：厂区道路照明主力，通常与防爆区域保持安全距离
• LED投光灯：用于装置框架立面补光或高杆照明，需注意安装位置是否在防爆区内

实操中的搭配策略与参数对照

以某煤化工企业输煤通廊照明改造为例，该通廊全长约320米，宽度4.5米，存在煤尘爆炸风险（Zone 21）。改造方案采用LED防爆灯（40W，Ex tD A21）沿通廊顶部间距6米布置，同时在通廊出入口及转弯处加装LED隧道灯（60W，非防爆区）作为过渡段照明。改造后实测数据：

• 通廊中段平均照度：52lx（原金卤灯方案为38lx）
• 照度均匀度：0.62（原方案0.35）
• 系统总功耗：降低约47%
• 灯具维护周期：从6个月延长至3年以上

关键经验在于：防爆区域内部严格使用LED防爆灯，防爆区域边界向外延伸5米范围内可切换为LED隧道灯或LED工矿灯，既保证了安全合规，又优化了长距离照明的均匀性和能耗表现。

设计阶段容易忽略的两个细节

其一是温度组别与介质引燃温度的匹配。不少设计人员只关注防爆等级而忽略T组别，例如存在二硫化碳（引燃温度90℃）的场所，必须选用T6组别灯具，而普通T4组别产品在此环境下存在安全隐患。

其二是应急照明的独立回路设计。化工装置区的应急照明不应与正常照明共用回路，且应急灯具的防爆等级不得低于所在区域要求。实际操作中，建议在LED防爆灯选型时直接选用带应急功能的双电源型号，减少后期改造的接线复杂度。

从行业趋势看，化工照明正在从"单灯合规"走向"系统级安全+能效优化"。合理区分LED防爆灯与LED隧道灯的适用边界，在防爆区内做安全冗余、在防爆区外做能效优化，才是当前化工企业照明设计更务实的路径。晋城市宸勋科技有限公司持续关注化工照明领域的技术演进，为行业客户提供防爆照明与工业照明的选型参考。
